電器技術問題解答 => 泵寶使用說明與常見故障排除

發布日期：[2009-10-19] 共閱[19068]次

一、保護功能設置
1、過載設置
A、過載出廠設置默認為4.0KW（8.0A）/7.5KW（15.0A）。
B、過載設置方法：
。
先開機，讓水泵正常工作，記下工作電流（A）值輸入即可；（推薦此方法）
。也可以根據電機的功率乘以2來設置：例如2.2KW電機，設置
2.2KW×2=4.4A保護：輸入4.4A即可。
。A泵設置：在面板上按過載設置鍵，上方指示燈亮起，表示已進入設置狀態，這時A泵的電流顯示屏會(huì )閃爍，再按“▲╱▼”鍵將電流調整到您所希望的數值，再按確認鍵，電流顯示屏停止閃爍后，表示A泵本次設置已儲存。
。B泵設置：在面板上按兩下過載設置鍵，上方指示燈亮起，表示已進入設置狀態，這時B泵的電流顯示屏會(huì )閃爍，再按“▲╱▼”鍵將電流調整到您所希望的數值，再按確認鍵，電流顯示屏停止閃爍后，表示B泵本次設置已儲存。
2、空載設置：（如果下水池用探頭，不需要對此項進行設置）
A、本機出廠設置A、B雙泵均默認為00.0這時為下水池探頭狀態，如果您對A、B雙泵都進行了設置（空載不為00.0）下水池探頭則自動失效，不再起作用。（注：用空載保護時，必須A、B雙泵都設置電流參數，即均不為00.0，如果一個泵設置了空載電流參數另一個泵未設置，則本機默認為下水池探頭狀態）
B、空載設置方法：
。先關閉水源，讓水泵空載運轉，記下水泵工作空載電流（A）值即可：推薦此方法；
。也可以根據水泵廠家提供電機的功率來設置；如2.2KW，則為2.2KW×2×0.85=3.74A,則設3.7A即可
。A泵設置：在面板上按空載設置鍵，上方指示燈亮起，表示已進入設置狀態，這時A泵的電流顯示屏會(huì )閃爍，再按“▲╱▼”鍵，將電流調整到您所希望的數值，再按確認鍵，電流顯示屏停止閃爍后，表示A泵本次設置已儲存。
。B泵設置：在面板上按兩下空載設置鍵，上方指示燈亮起，表示已進入設置狀態，這時B泵的電流顯示屏會(huì )閃爍，再按“▲╱▼”鍵，將電流調整到您所希望的數值，再按確認鍵，電流顯示屏停止閃爍后，表示B泵本次設置已儲存。
3、空載延時設置：
空載延時是指從電機空載停機后到下次重新啟動所需要的時間。將控制箱內“空載延時設定”開關撥到下方檔，指示燈亮，A泵電流顯示屏閃爍，表示已進入設置狀態；再按“▲╱▼”鍵調整到您想設置的數值（1代表1分鐘，最長可設定時間250分鐘），最后將“空載延時設定”開關撥回原位，指示燈滅，A泵電流顯示屏同時停止閃爍，表示本次設定已儲存。
4、工作模式設置
按下控制面板上的“功能”鍵，“A主B備”燈亮，第二次按下“功能”鍵“B主A備”燈亮，第三次按下“功能”鍵“雙泵輪換”燈亮，選定工作模式，按“確認”鍵，燈滅即完成設置。
5、備用泵啟動條件：

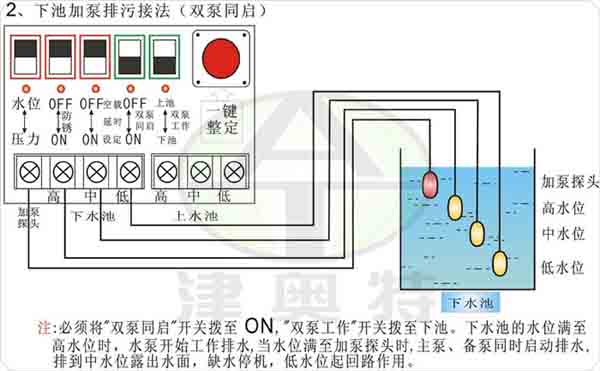

A、作排污時用（如圖2），下水池的水位滿至加泵探頭（加泵探頭放置最高水位）時，備用泵會(huì )在2~3秒內啟動，直到缺水停機。

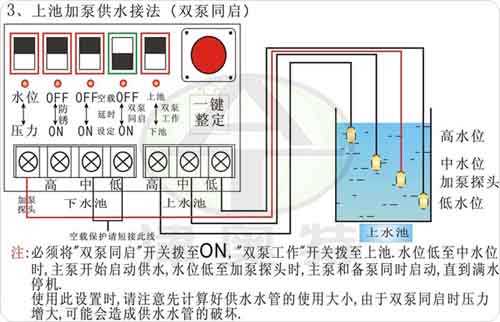

B、作供水用時（如圖3），如果上水池的加泵探頭露出水面時，2~3秒后自動啟用備用泵（加泵探頭放置低水位和中水位之間），直到滿水停機
6、雙泵同啟：
將控制器內的自動加泵開關撥至ON，指示燈亮，表示已開啟雙泵同啟功能（在上池或下池中，滿足加泵探頭條件后，2~3秒自動加泵），關閉則只運行主泵。（出廠默認為OFF狀態）
7、上池、下池加泵選擇：
將控制器內的上池下池雙泵工作開關撥至下方檔，指示燈亮，表示已選定下池加泵，關閉表示上池加泵。（出廠默認為下池）
8、防銹運行：
防銹運行是指兩臺電機在一個周期內（每隔48小時為一個周期）沒有運行過的電機會(huì )瞬間運行轉動為1次（3~5秒）。設置：將控制器內的防銹運行開關撥至下方檔，指示燈亮，表示已經開啟防銹功能。（出廠默認為OFF狀態）
9、復位：
電機出現過載、缺相后，故障泵相應電流顯示屏會(huì )閃爍不停，必須先排除故障后，再按“復位”鍵，故障泵才能重新投入工作。
10、壓力接法：（使用壓力控制時，備用泵不能與主泵同時啟動）
A、將控制器壓力水位轉換開關撥到下方壓力檔，對應的綠色指示燈亮。
B、水池控制線高、中、低，與電接點壓力表指針駁應是：
　　　　　　　上限指針—高
　　　　　　　活動指針---低
　　　　　　　下限指針---中
11、故障查詢：
　 A、本控制器可記憶10次故障參數；
　 B、按下面板上的故障查詢鍵，上方指示燈亮，表示已進入查詢功能，電壓顯示屏閃爍顯示001表示最近一次故障，按“▲╱▼”鍵可查詢所有的故障記錄；
　。如A泵電流顯示屏閃爍則是A泵的故障，B泵電流顯示屏閃爍則是B泵的故障；
　。如過載指示燈閃爍，則電流顯示屏顯示為過載電流；
　。如缺相指示燈閃爍，則電流顯示屏顯示為缺相標記，011表示A相，101表示B相，110表示C相。
12、安裝環境要求及注意事項：
A、保護接地端（位于鐵箱底部）必須與保護接地線連接可靠；
B、訊號線安裝：四個探頭不能短路、不能挨著池壁；不需雙泵同啟時，加泵探頭不接；延長訊號線時，請用防水膠布確保接駁良好
C、安裝時請關閉電源，先將水泵電源線與控制器連接好，然后接好上、下水池訊號線，再設置過載和空載保護
D、控制器請安裝在室內，避免太陽直接爆曬，或者淋雨；
　　　　　　使用溫度：﹣10℃至40℃
　　　　　　　　濕度：相對濕度不大于90%
　　　　　　海拔高度：不超過2000m

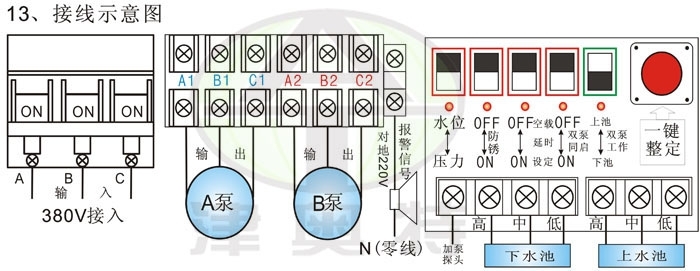

按此在新窗口瀏覽圖片

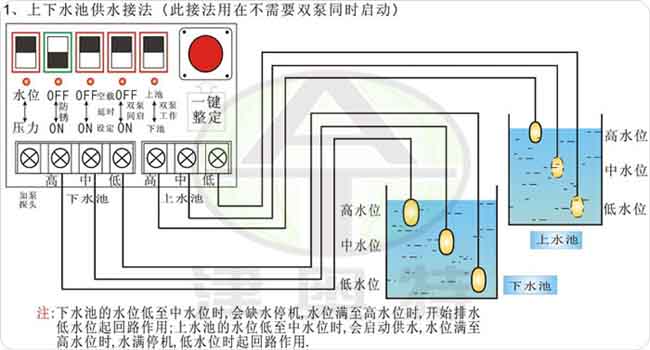

二、不同用途之訊號線連接方法

按此在新窗口瀏覽圖片

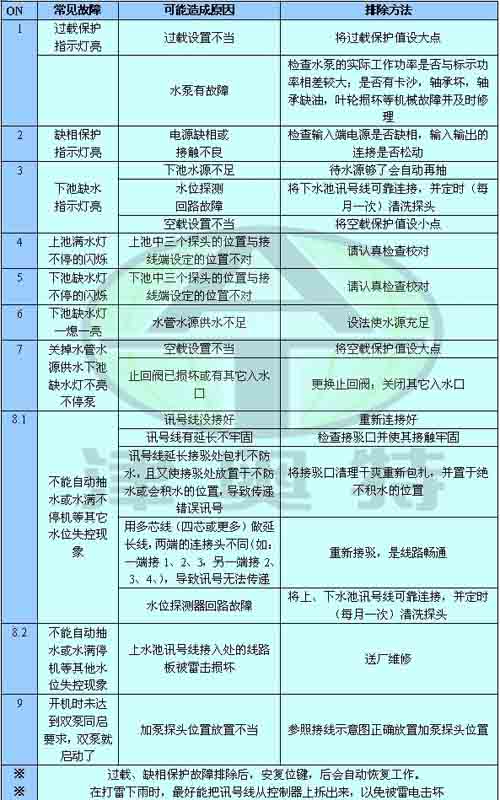

三、常見故障與排除

按此在新窗口瀏覽圖片
